Tillbehör till våra master

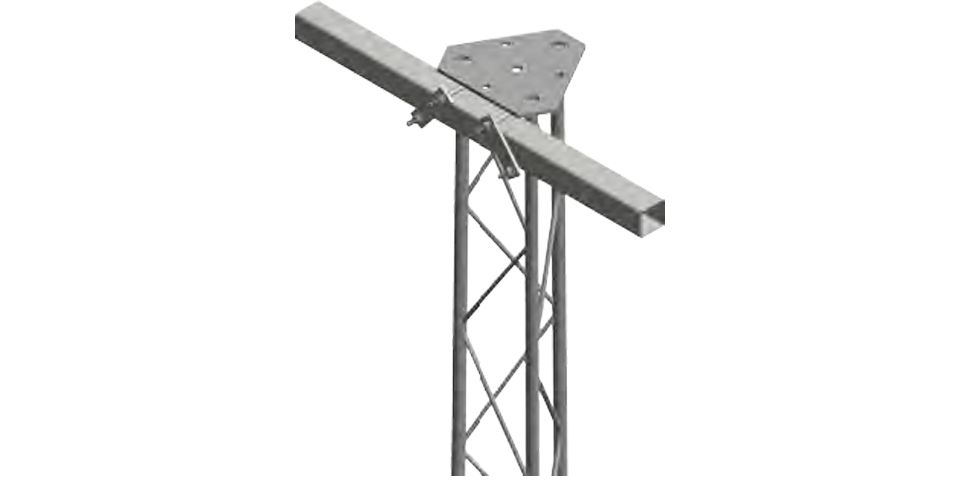

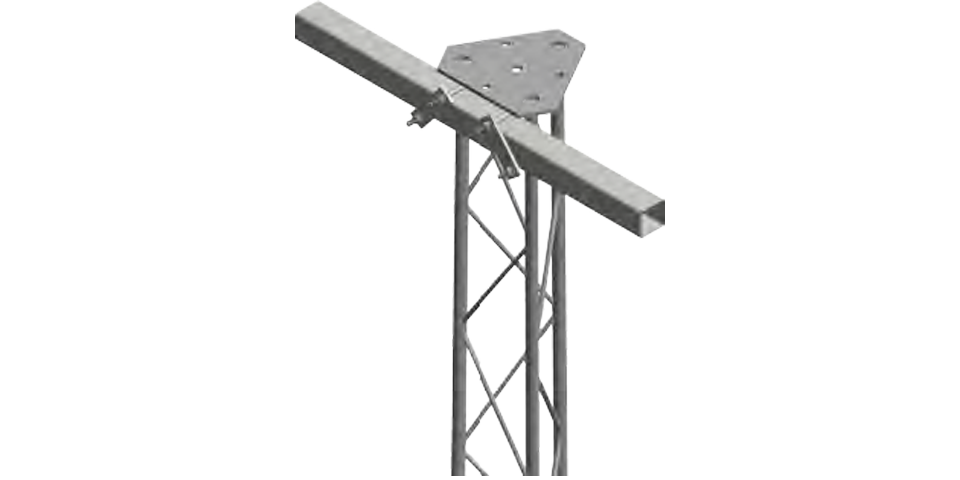

Strålkastarbalk

Balken monteras på mastens sida på valfri höjd med medföljande fästmaterial.

Benämning	Längd (m)	Vikt (kg)	Art. nr	E-nr
Strålkastarbalk 1 m	1	6,2	V04 304 10	7779460
Strålkastarbalk 1,5 m	1,5	9,3	V04 304 15
Strålkastarbalk 2 m	2	12,4	V04 304 20	7779465
Strålkastarbalk 2,5 m	2,5	15,5	V04 304 25
Strålkastarbalk 3 m	3	18,6	V04 304 30

Strålkastarfäste och armaturfäste

Fästet monteras på strålkastarbalk med medföljande fästmaterial.

Benämning	Längd (m)	Vikt (kg)	Art. nr	E-nr
Strålkastarfäste enkel 21	0,3	5,8	SF40-002
Flexibelt armaturfäste	0,3	2,8	V04 303 40
Armaturfäste toppmonterad	0,2	2,5	SF40-004

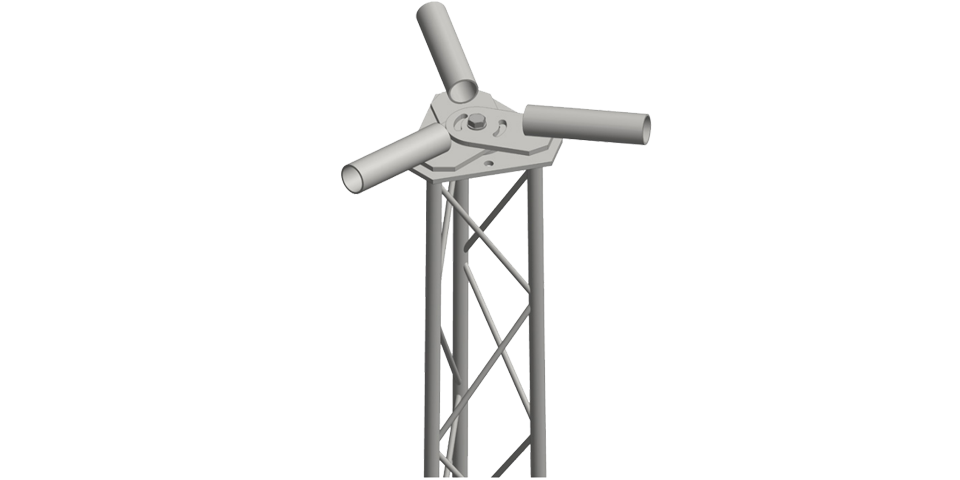

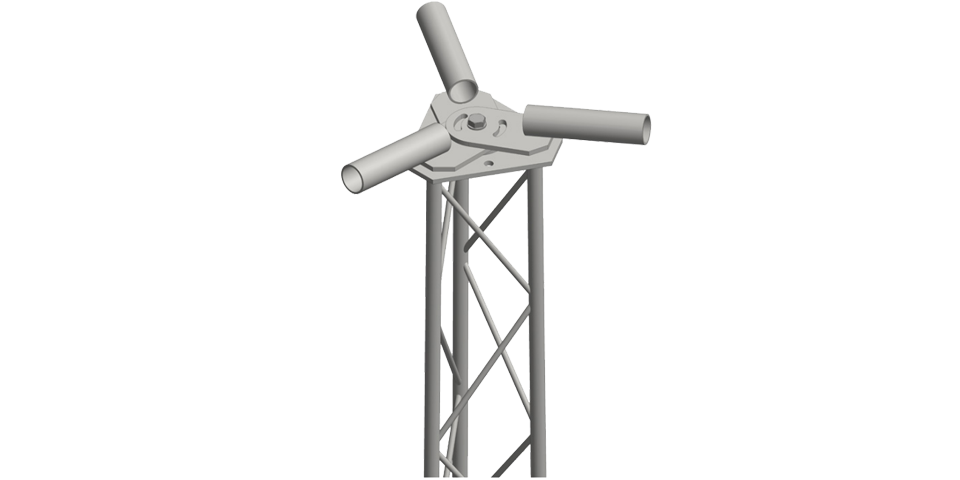

Armaturkrona flexibel Högmast och Gittermast

Krona med 1-5 vridbara armaturfästen. Armaturfästet är vinklat 5 grader över horisontalplanet, de är 260 mm lång och infästningen är 60 mm. Levereras med bultsats.

Benämning	Antal armar	Vikt (kg)	Art. nr	E-nr
Armaturkrona AK 1F	1	6	V04 250 01
Armaturkrona AK 2F	2	10	V04 250 02	7779468
Armaturkrona AK 3F	3	14	V04 250 03	7779469
Armaturkrona AK 4F	4	18	V04 250 04	7779480
Armaturkrona AK 5F	5	22	V04 250 05	7779481

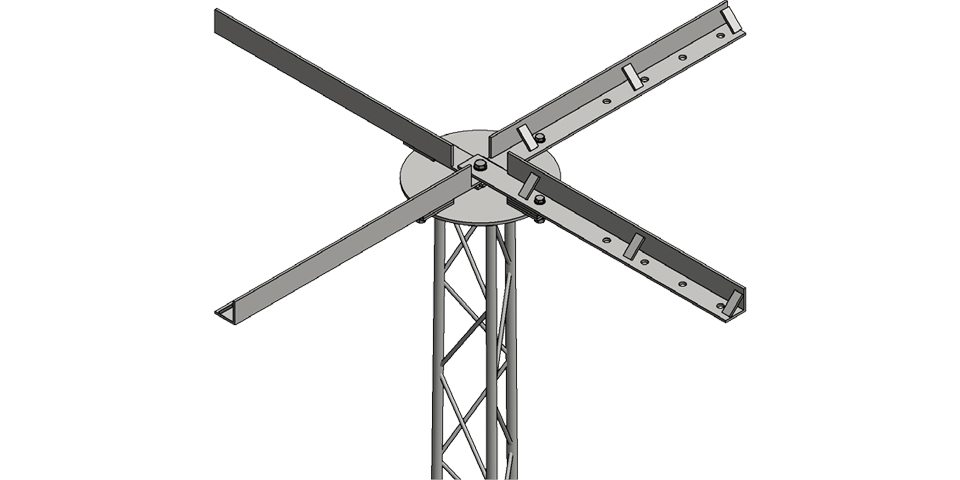

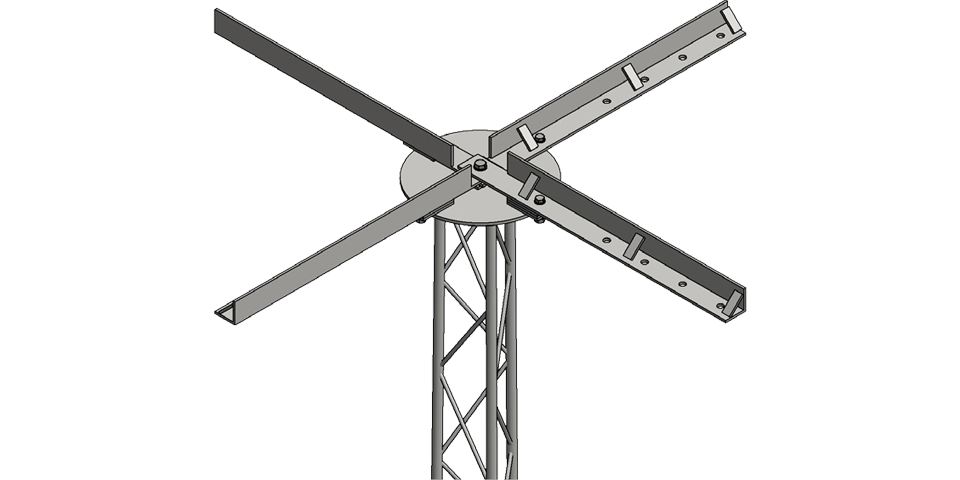

Strålkastarkrona flexibel – passar till högmast

Krona med 1-6 vridbara strålkastararmar, längd 1100mm. Levereras med monteringsdetaljer.

Benämning	Antal armar	Vikt (kg)	Art. nr	E-nr
Strålkastarkrona SKK3F	3	48	V04 301 03	7779464
Strålkastarkrona SKK4F	4	60	V04 301 04	7779465
Strålkastarkrona SKK5F	5	73	V04 301 05	7779466
Strålkastarkrona SKK6F	6	86	V04 301 06	7779467

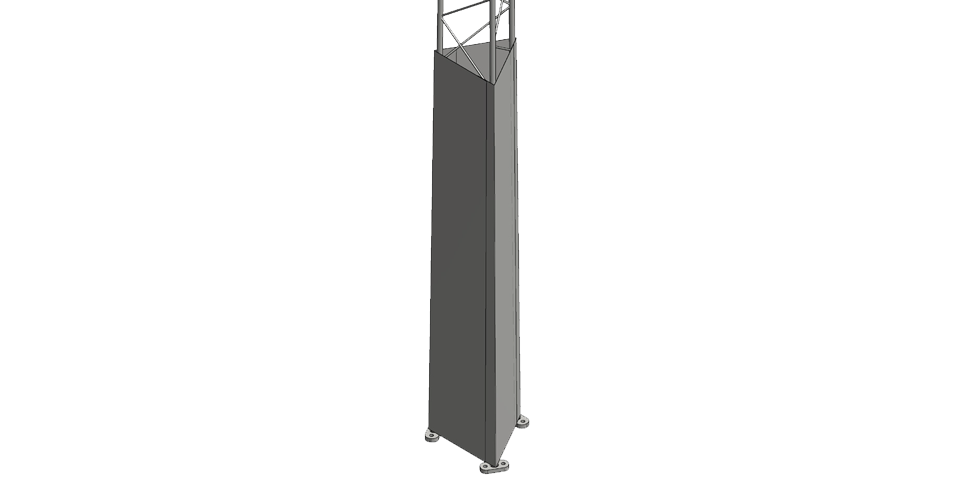

Klätterhinder

Klätterhinder i AluZink plåt. Levereras i förbockade delar som borras och popnitas på plats. Klätterhinder finns i höjd 2m och 3m.

Benämning	Höjd (m)	Vikt (kg)	Fundament-plan	Art. nr	E-nr
Klätterhinder 315:2	2	33	FP 315	V04 160 21	7779477
Klätterhinder 320:2	2	42	FP 320	V04 160 22	7779478
Klätterhinder 324:2	2	50	FP 324	V04 160 23	7779479
Klätterhinder 315:3	3	44	FP 315	V04 160 34	7771707
Klätterhinder 320:3	3	46	FP 320	V04 160 35	7771708
Klätterhinder 324:3	3	54	FP 325	V04 160 36	7771709
Klätterhinder 380	3	36	FP 21	V05 160 02
Klätterhinder 450	3	54	FP 22	V05 160 04

Skåpfäste

Fästskenor för montage av central eller driftonskåp. Två skenor inklusive monteringsdetaljer ingår i varje sats.

Benämning	Längd (mm)	Vikt (kg)	Art. nr	E-nr
Skåpfäste SF70	700	5	V02 084 03	7779494

Säkringslåda

Säkringslåda i aluminium med tak av makrolon. Hållare för inkommande kablar, 4 st tätningsnipplar för utgående kablar, jordskruv samt fäste för stolpinsats. Levereras med kabelskydd och fästen för montage mot fackverket.

Benämning	Vikt (kg)	Art. nr	Anmärkning
SKA	3,7	V02 090 01	Tom låda
SKB 1	4,1	V02 090 02	Med koppelsats och 1 säkr apparat
SKB 2	4,5	V02 090 03	Med koppelsats och 2 säkr apparater
SKB 3	4,9	V02 090 03	Med koppelsats och 3 säkr apparater

Tillbehör Gittermast

Stolparm i varmförzinkad fyrkantsprofil 70x70 mm för en eller två armaturer. Armen är vinklad 5° över horisontalplanet. Armaturtappen är 150 mm lång och infästningen 60 mm.

Benämning	Vikt (kg)	Art. nr	Armlängd L (m)
Stolparm enkel
Gitter enkelarm E15	20	V03 460 02	1,5
Gitter enkelarm E25	29	V03 460 04	2,5
Gitter enkelarm E35	37	V03 460 06	3,5
Stolparm dubbel
Gitter dubbelarm E15	29	V03 461 02	1,5
Gitter dubbelarm E25	46	V03 461 04	2,5
Gitter dubbelarm E35	63	V03 461 06	3,5
Bultsats
Bultsats BS-EDA		Y07 101 02

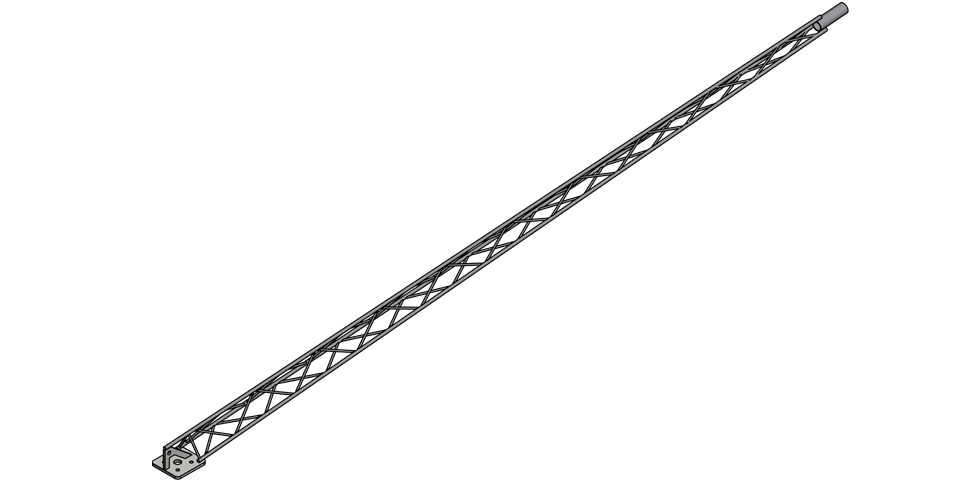

Armar Gittermast

Benämning	Vikt (kg)	Art. nr	c/c bulthål
Gitterutförande
Enkelarm E15	18	V03 460 03	95
Enkelarm E25	26	V03 460 05	95
Enkelarm E35	34	V03 460 08	95
Enkelarm E45	42	V03 460 07	95

Dubbelarm D25	47	V03 460 09	60 eller 95
Dubbelarm D35	65	V03 460 10	60 eller 95

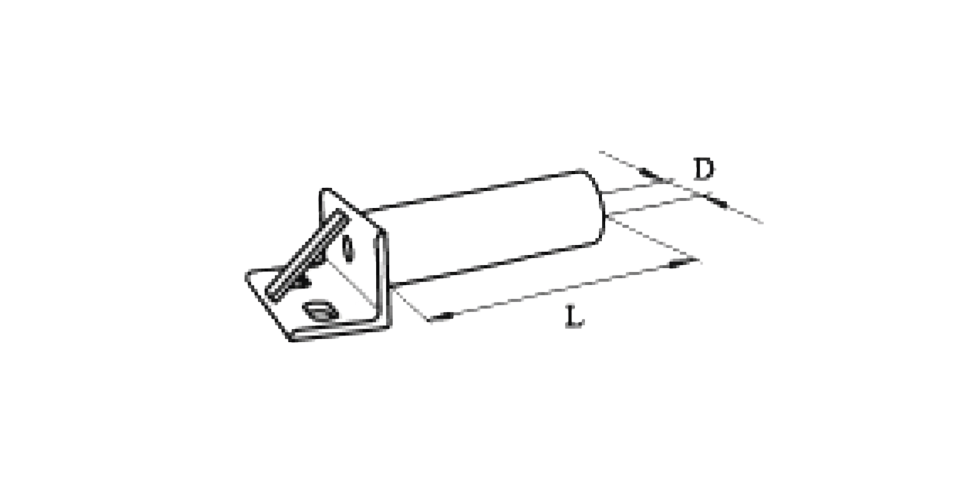

Armaturfäste Gittermast

Armaturfäste i varmförzinkat stål vinklat 5° över horisontalplanet. Fästet är 200 mm långt (L) och infästningen är 60 mm (D). Bultsats för montage på stolptoppen beställs separat.

Benämning	Vikt (kg)	Art. nr	Avsett för antal armaturer
Armaturfäste
E0 Gitter armaturfäste	2,1	V03 462 02	1
D0 Gitter armaturfäste	4,2	V03 462 06	2
Bultsats
Bultsats BS-E0 (till E0)		Y07 101 01
Bultsats BS-EDA (till D0)		Y07 101 02

Hängkabelinfästning, rak och vinkel Gittermast

Infästningsdetaljer för hängkabel vid raklinje, vinkel- och ändstolpe utan stag. I satsen ingår L-järn, bultsats och krok.

Satsbeteckning	Vikt (kg)	Art. nr
HKR	2,7	V03 470 01

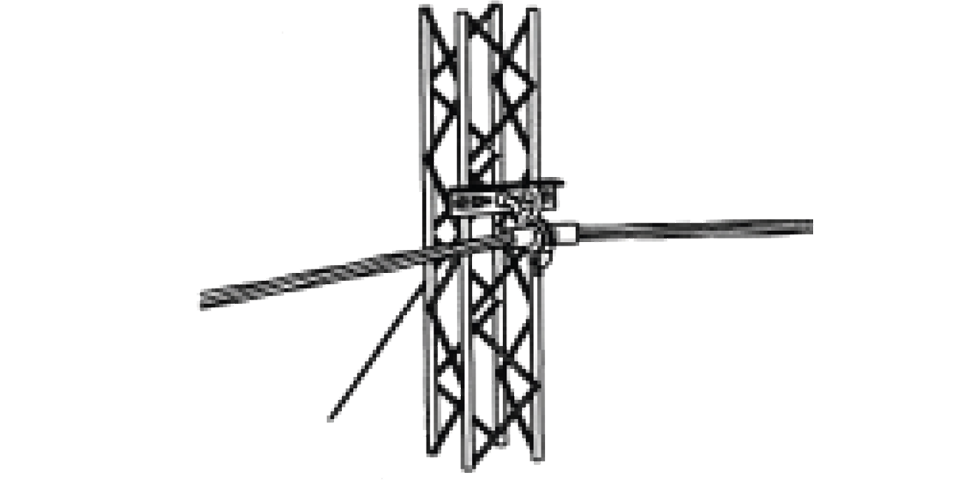

Hängkabelinfästning, vinkel och stag Gittermast

Infästningsdetaljer för hängkabel vid vinkelstolpe med stag. I satsen ingår L-järn, bultsats, krok och ögla.

Satsbeteckning	Vikt (kg)	Art. nr
HKV	3,0	V03 470 02

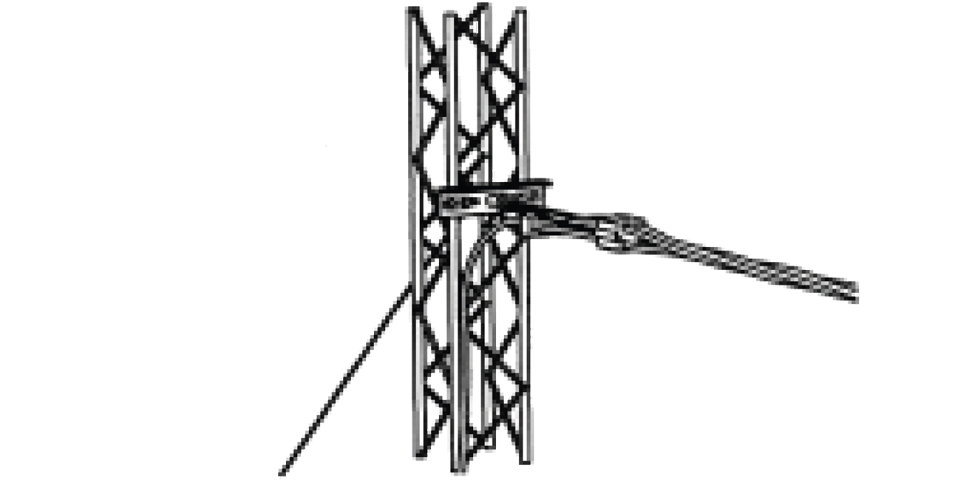

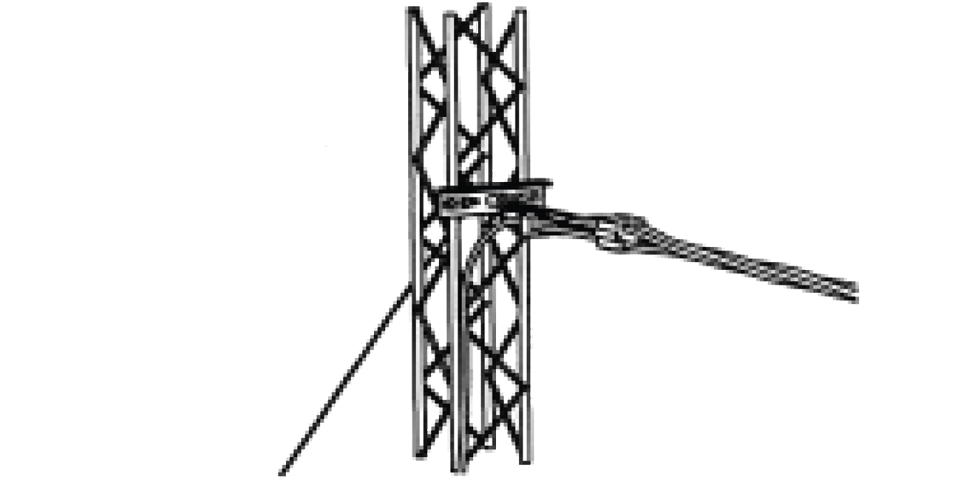

Hängkabelinfästning, änd och stag Gittermast

Infästningsdetaljer för hängkabel vid ändstolpe med stag. I satsen ingår L-järn, bultsats, krok och ögla.

Satsbeteckning	Vikt (kg)	Art. nr
HKÄ	3,0	V03 470 03

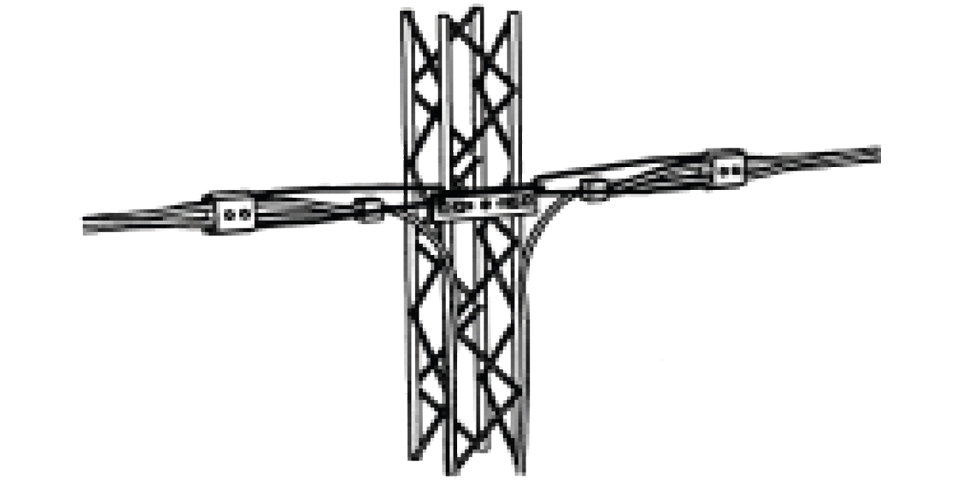

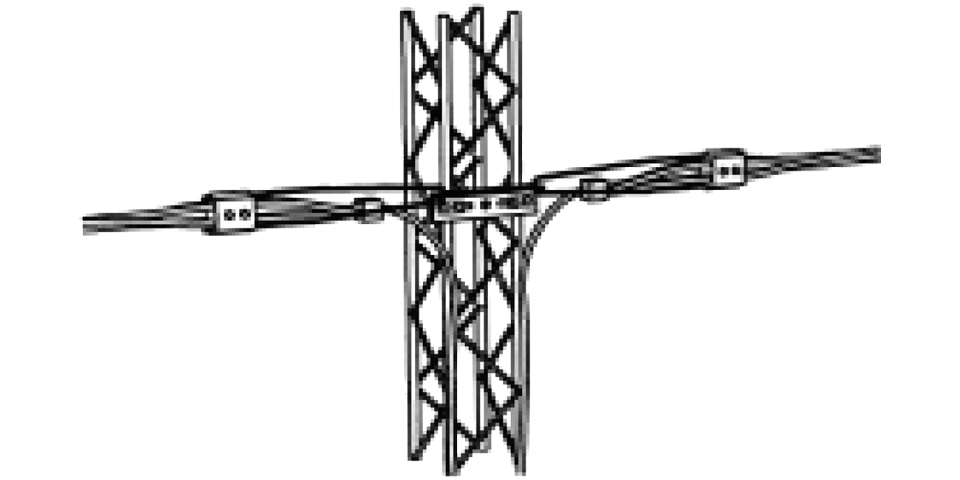

Hängkabelinfästning, sektionering Gittermast

Infästningsdetaljer för hängkabel vid sektioneringsstolpe utan stag. I satsen ingår L-järn och bultsats.

Satsbeteckning	Vikt (kg)	Art. nr
HKS	2,4	V03 470 04
